萬向鉸鏈橫向波紋補償器（WJH）也叫做萬向鉸鏈橫向波紋膨脹節，是由兩個萬向型波紋補償器用中間是接管組合而成，它可以吸收任意方向上的橫向位移，鉸鏈軸可以承受內壓引起的推力。

萬向鉸鏈橫向波紋補償器是利用波紋補償器的彈性原件伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償原件，可吸收軸向、橫向、角向位移。

本產品設計參數:

設計溫度：-20℃-450℃   連接方式：法蘭/焊接   執行標準：GB/T12777-2008   材質:SUS304,SUS321,SUS316L,SUS310S

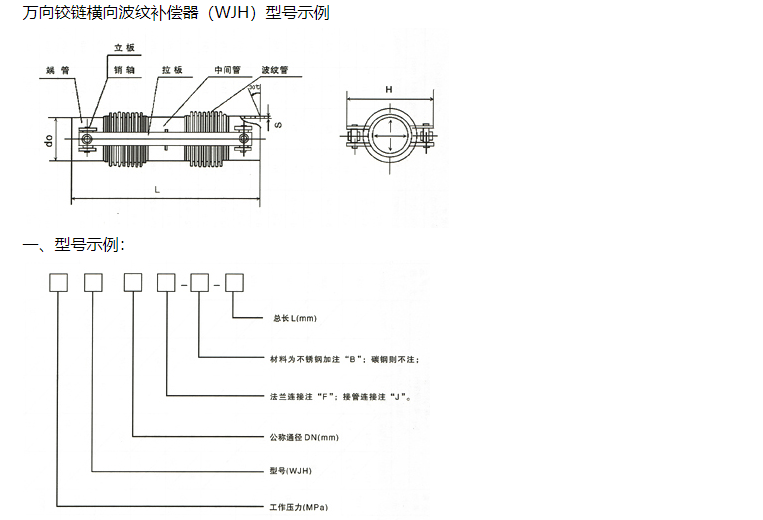

舉例：0.6WJH500-JB-2000

表示：工作壓力為0.6MPa,工程通徑為500mm,不銹鋼接管連接，總長為2000mm的萬向鉸鏈橫向波紋補償器。

二、使用說明

用于彎曲管段的橫向位移

三、萬向鉸鏈橫向波紋補償器（WJH）參數

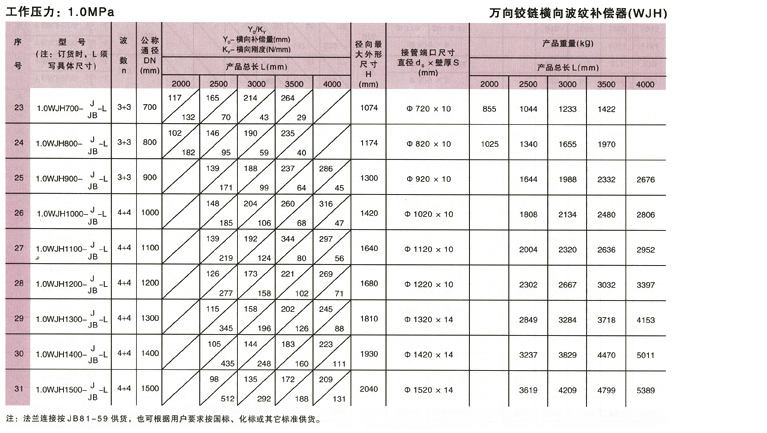

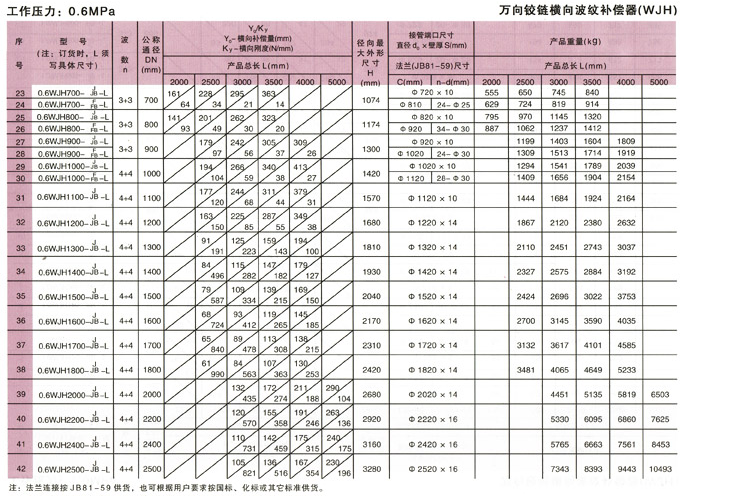

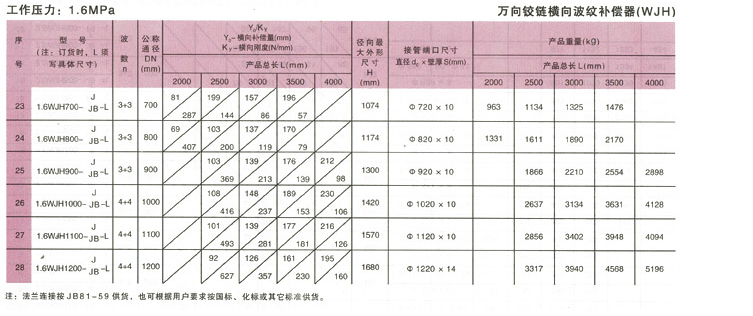

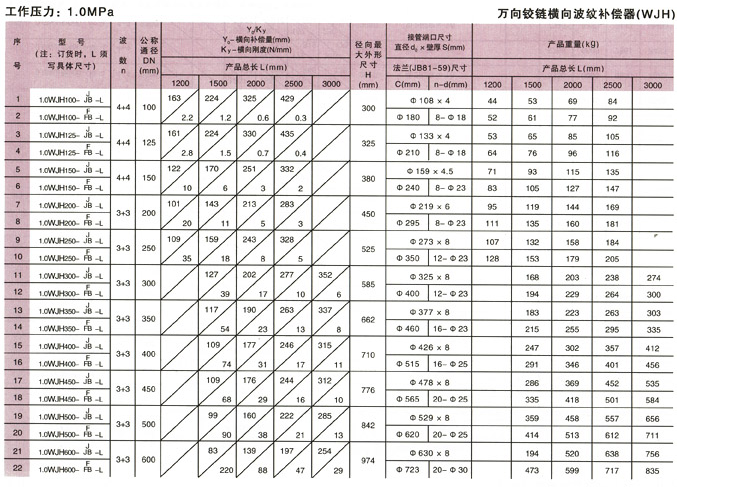

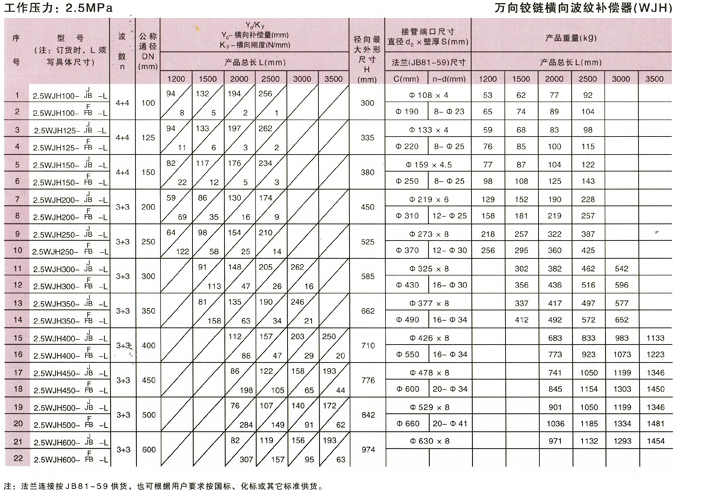

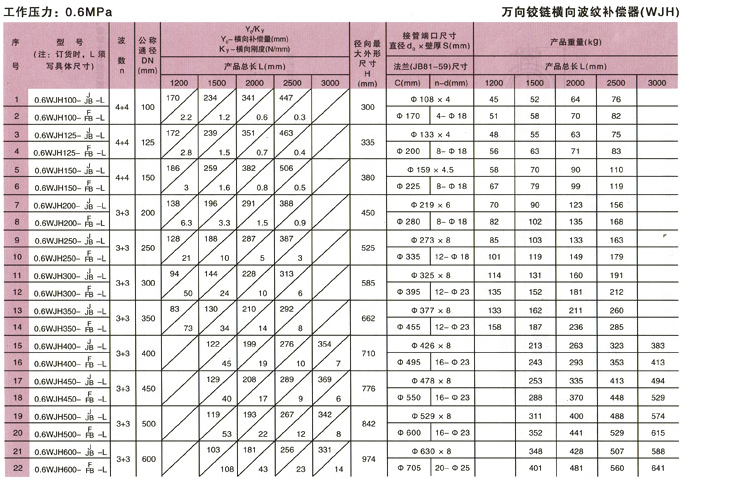

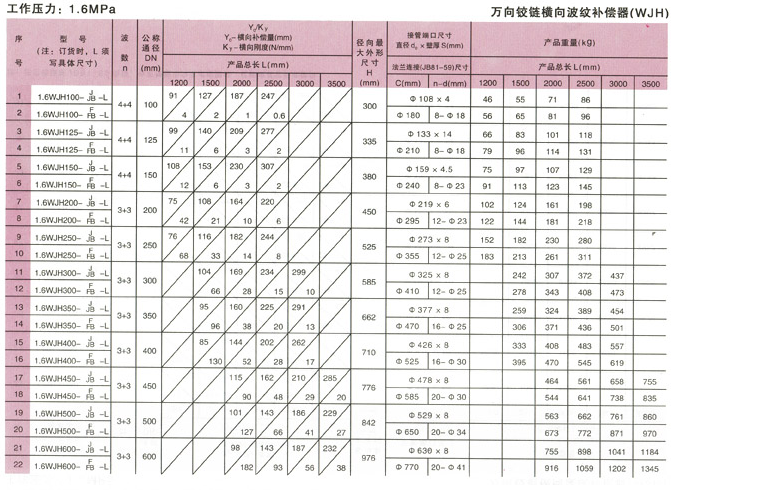

萬向鉸鏈橫向波紋補償器（WJH）參數1

萬向鉸鏈橫向波紋補償器（WJH）參數2

萬向鉸鏈橫向波紋補償器（WJH）參數3

萬向鉸鏈橫向波紋補償器（WJH）參數4

萬向鉸鏈橫向波紋補償器（WJH）參數5

萬向鉸鏈橫向波紋補償器（WJH）參數6

萬向鉸鏈橫向波紋補償器（WJH）參數7
