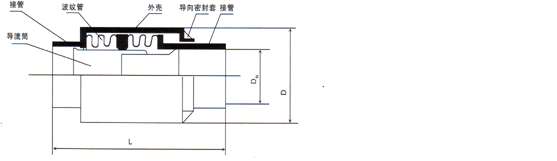

直埋式波紋補償器又叫直埋式波紋膨脹節，主要適用于軸向補償，同時具有抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償器外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。直埋式波紋補償器具有補償量大，使用壽命長的特點。

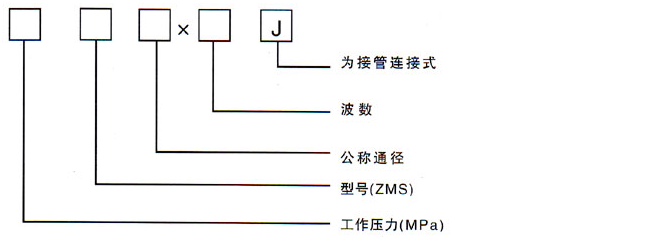

直埋式波紋補償器型號示例：

舉例：1.6ZMS200x6J

表示：工作壓力為1.6MPa,工程通徑為200mm,波數為6波，接管連接的直埋式波紋補償器。

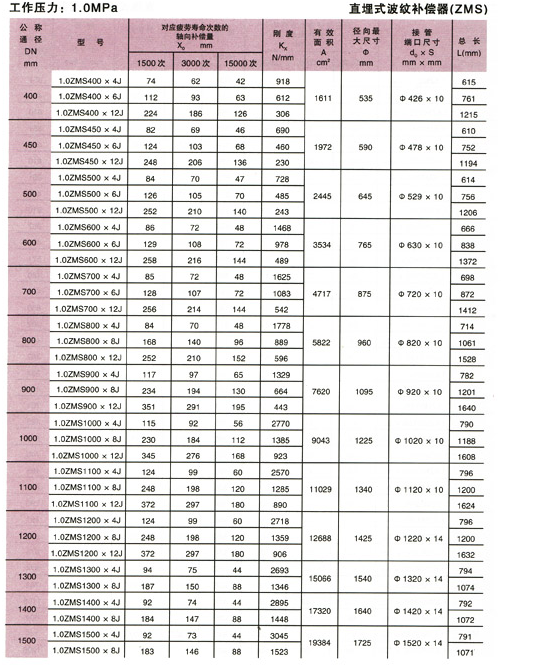

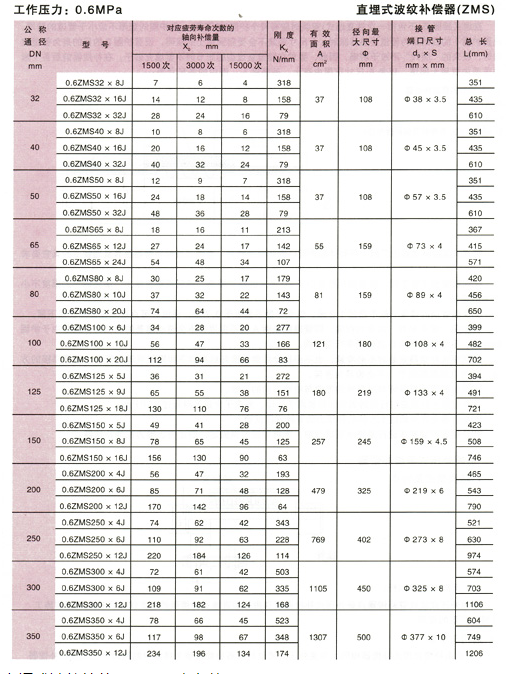

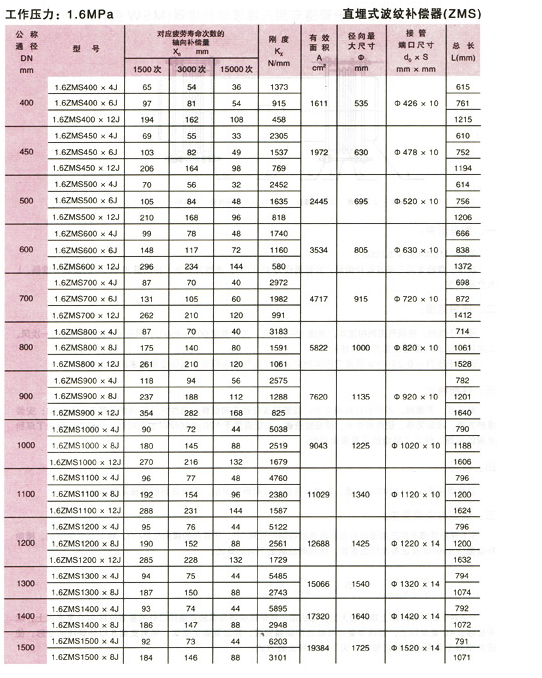

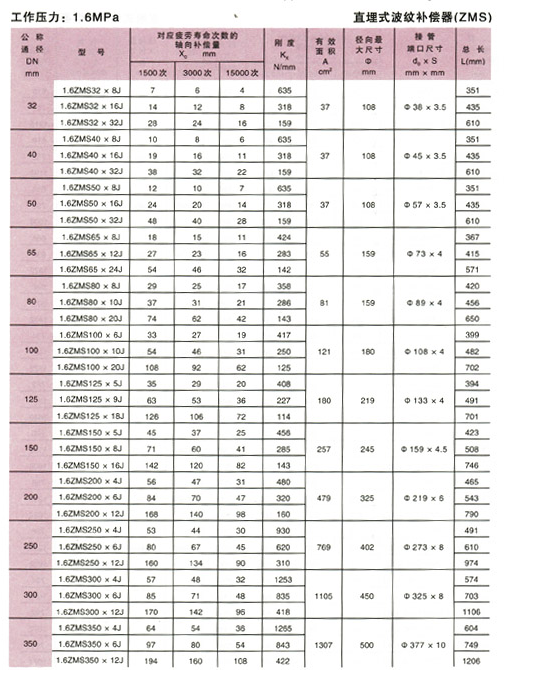

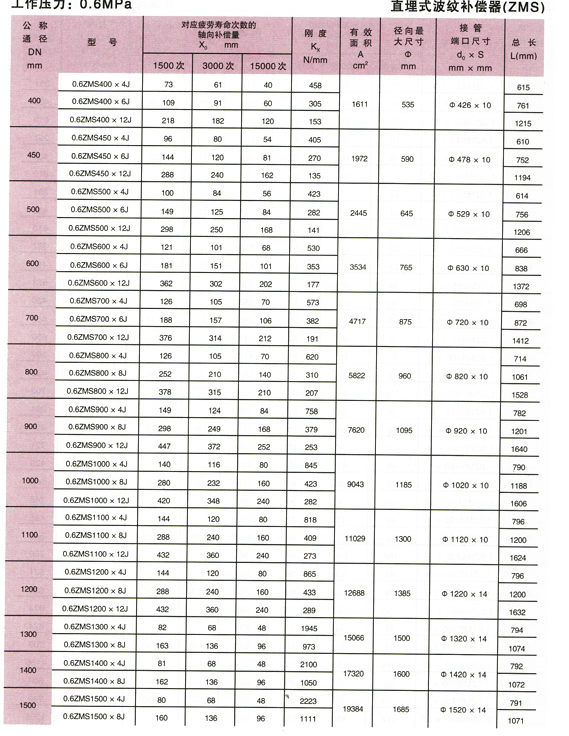

直埋式波紋補償器（ZMS型）參數表：

直埋式波紋補償器（ZMS型）參數1

直埋式波紋補償器（ZMS型）參數2

直埋式波紋補償器（ZMS型）參數3

直埋式波紋補償器（ZMS型）參數4

直埋式波紋補償器（ZMS型）參數5

直埋式波紋補償器（ZMS型）參數6

直埋式波紋補償器的安裝注意事項：

1、根據直埋式波紋補償器的補償量設定兩個固定支架的距離，補償量一般不大于管徑。

2、試壓過程中以直埋式波紋補償器不得出現拉伸現象。

3、為使直埋式波紋補償器起到補償作用，補償器兩端設固定支架，防止管道受內壓推力影響外移拉伸。

4、直埋式波紋補償器的一端（指單向補償?shù)闹甭袷窖a(bǔ)償器死端）要靠近一端的固定支架，用補償器的活頭補償管道。

直埋式波紋補償器主要用于直埋管道的軸向補償，具有抗彎能力。直埋式波紋補償器主要適用于軸向補償，同時具有抗彎能力，所以不考慮管道下沉的影響，直埋式波紋補償外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。

直埋式波紋補償器管道安裝長度計算：有補償直埋的管道應在二處高固定點，一是在直管段的端部，二是在管道的分支處。長的無分支的直線管道兩補償器之間可以不設固定點，靠管道自然形成的“駐點”即可發揮固定點的作用。駐點是兩補償器之間管道的那個不動點，在管徑相同，埋深一致時，駐點與兩補償器間的距離相等。褡補償器（包括轉角處自然補償器）至固定點之間的距離不得超過管道的安裝長度Lmax，管道安裝長度的定義是固定點至自由端（補償器）的長度，在此長度下產生的摩擦力不得超過管道許用應力下相應的彈性力。直埋式波紋補償器主要用于直埋管道的軸向補償，具有抗彎能力。在選用標準補償器時，要注意其使用說明，對于吸收側向位移或角位移的導流筒與管壁間的間隙是按額定補償量的50%設計的，這樣可增大導流筒的內徑，減少壓力損失。對于補償量大的補償器，預變形后所減少的推力也越大，因此，進行預變形。對于補償量小的該設備，一般不進行預變形。用于吸收振動的補償器，不要進行預變形。軸向補償器的預變形比較簡單，可利用拉桿進行預變形，用于補償熱膨脹的進行預拉伸，用于補償冷收縮的則進行預壓縮。吸收側向位移或角位移的補償器預變形要在配管中進行。一般預變形量為補償量的50%，使冷態時和操作時的推力基本相同。
