軸向型內壓式波紋補償器是由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭聯接，主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。該類補償器結構簡單，因而優先選用。軸向型內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

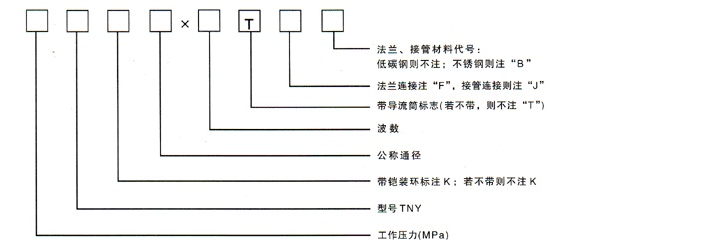

一、型號示例

舉例：0.6TNY500x4TF

表示：公稱通徑為φ500，工作壓力為0.6MPa,波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

二、使用說明

內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不用它來補償角位移。

三、軸向型內壓式波紋補償器對支座作用力的計算：

P：工作壓力MPa　 A：波紋管面積cm2(查樣本)

L：補償器中點至支座的距離m

橫向彈力：Fy=Ky·Y 　彎 矩：My=Fy·L

彎 矩：Mθ=Kθ·θ 　合成彎矩：M=My+Mθ

式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm

內壓推力：F=100·P·A 軸向彈力：Fx=Kx·（f·X）

Ky：橫向剛度N/mm 　Y：橫向?qū)嶋H位移量mm

Kθ：角向剛度N·m/度　θ ：角向?qū)嶋H位移量度

軸向型內壓式波紋補償器(TNY)使用說明：

1、溫度范圍：小于等于1300攝氏度

2、通徑范圍：DN32-DN4000mm

3、疲勞壽命：2000次

軸向型內壓式波紋補償器型號：

軸向型內壓式波紋補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。現場安裝完后，拆除拉桿。

軸向型內壓式波紋補償器參數表

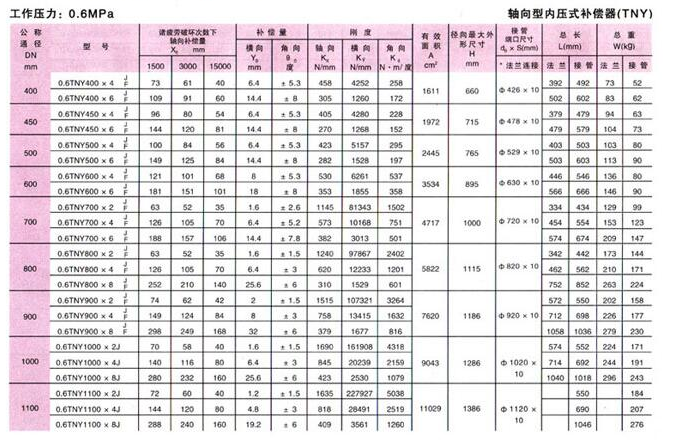

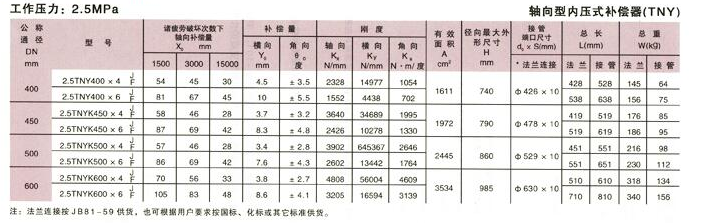

軸向型內壓式補償器（TNY）參數1

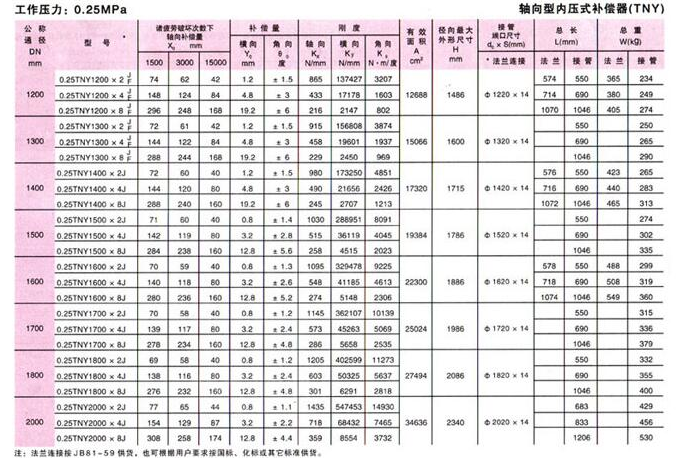

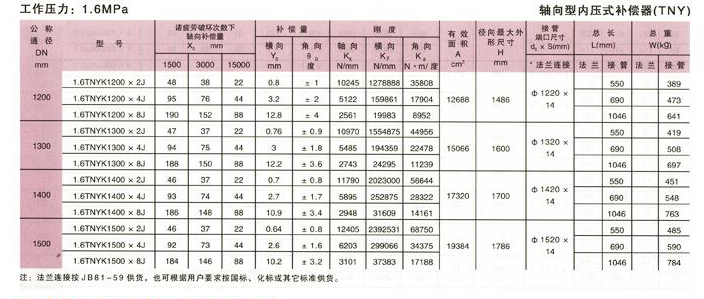

軸向型內壓式補償器（TNY）參數2

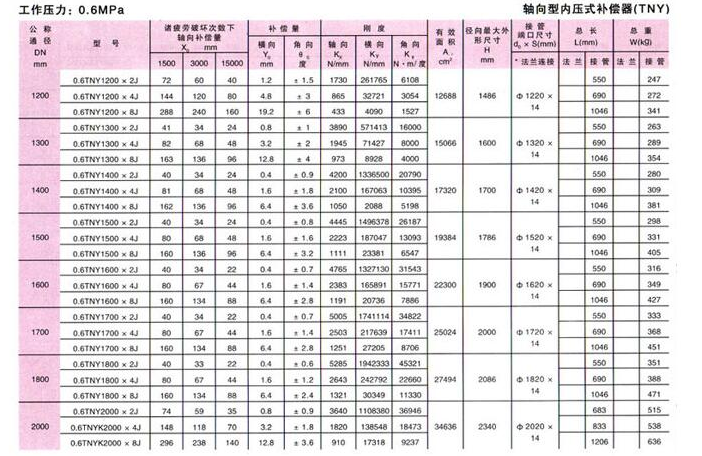

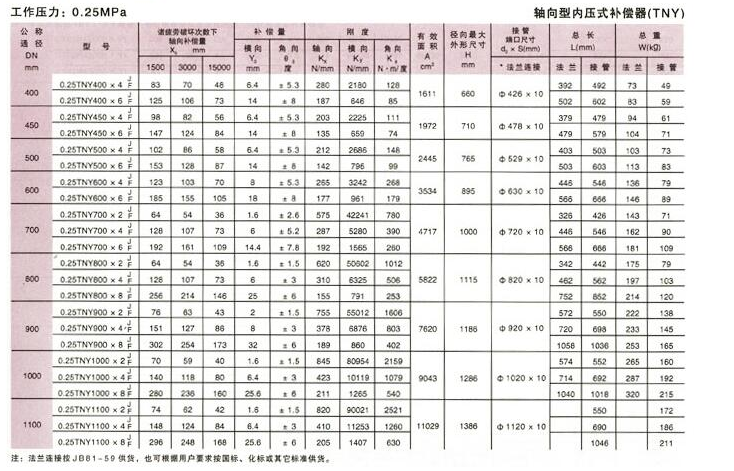

軸向型內壓式補償器（TNY）參數3

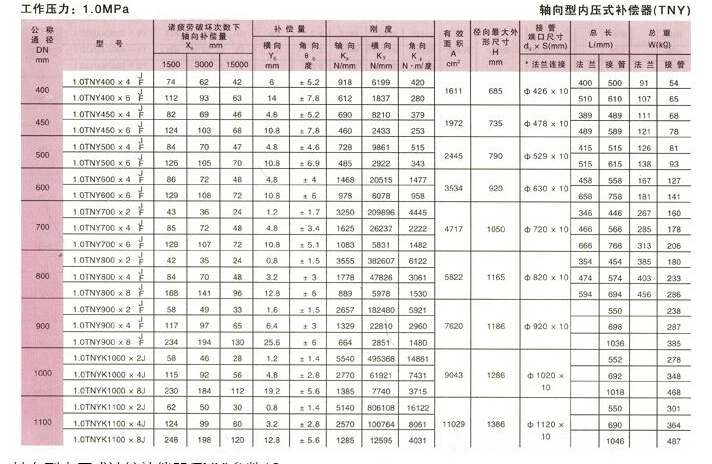

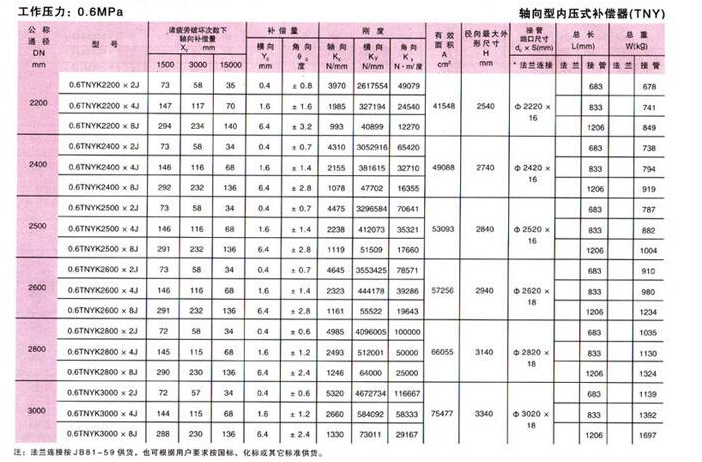

軸向型內壓式補償器（TNY）參數4

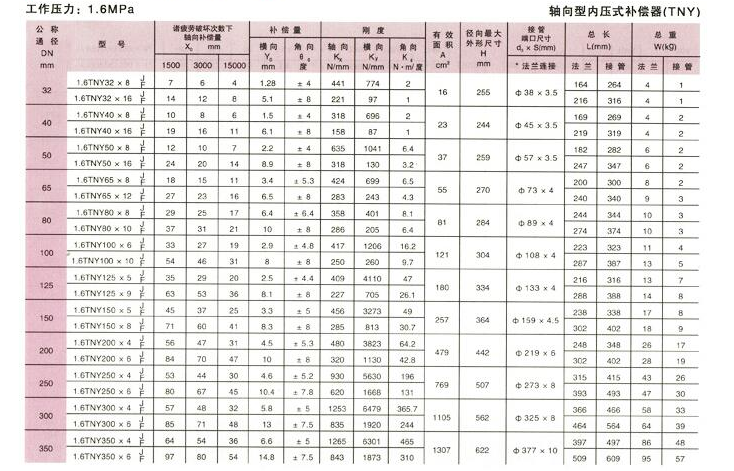

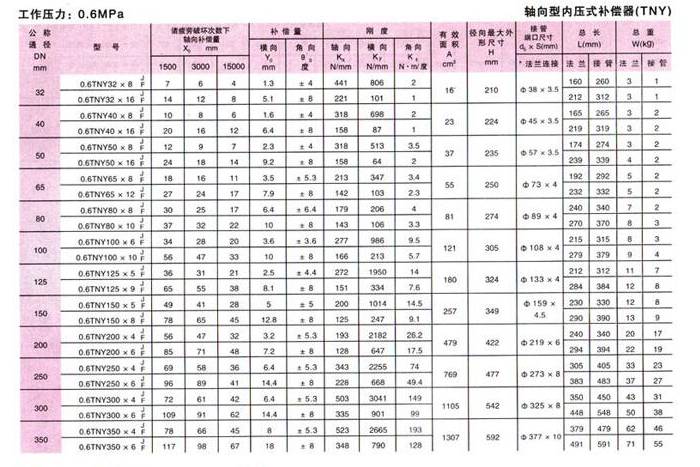

軸向型內壓式補償器（TNY）參數5

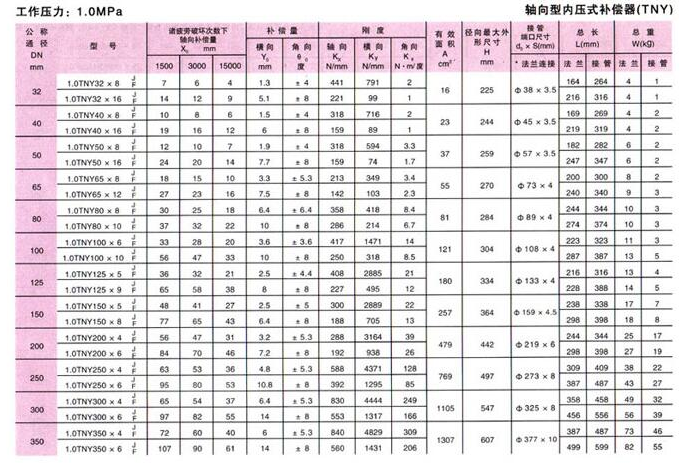

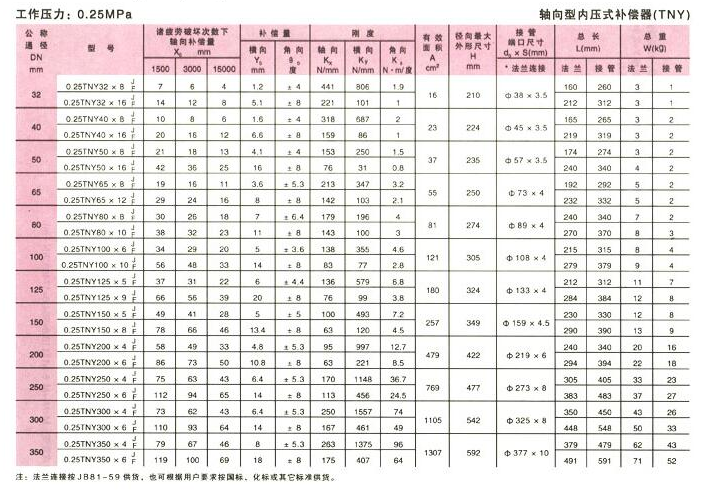

軸向型內壓式補償器（TNY）參數6

軸向型內壓式補償器（TNY）參數7

軸向型內壓式補償器（TNY）參數8

軸向型內壓式補償器（TNY）參數9

軸向型內壓式補償器（TNY）參數10

軸向型內壓式補償器（TNY）參數11

軸向型內壓式補償器（TNY）參數12

軸向型內壓式補償器（TNY）參數13

軸向型內壓式補償器（TNY）參數14

軸向型內壓式補償器（TNY）參數15
