煤粉管道三維波紋補償器也稱補償器、伸縮節、膨脹節是專為煤粉管道設計的一種補償器。

煤粉管道三維波紋補償器采用多層一次液壓成型工藝，可以補償軸向、橫向、角向及各方位合成位移，具有的、補償量大、產品性能好、使用壽命長等多種優點。

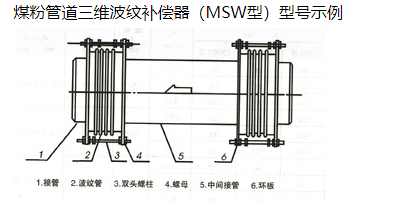

一、型號示例

示例：MSW450x8J/200-L

表示：煤粉三維波紋補償器，工程通徑為450mm,波數為8波，補償量為200mm的波紋補償器，L為產品長度。

二、適用范圍

適用于煤粉，熱風氣固兩相流體，流速15~30m/s,工作溫度60℃-450℃，風壓≤500mmH2O一次風、二次風、三次風管道任意方向位移補償。

適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。

三、性能特點

，不漏粉，不積粉位移剛度小，能夠吸收任意方向位移，撓性好鍋爐及管系膨脹自如，安裝維修方便、吊架簡單、使用壽命長、從根本上上解決了煤粉泄露的問題，機組的正常穩定運行。

四、材質：

波紋管采用1Cr18Ni9Ti制造，接管由低碳合金鋼制造，具有良好的焊接性及。

五、選型與安裝要求：

1、靠近燃燒器入口處水平安裝，鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收。為減少磨損和流阻，產品按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移ΔY。以補償器能在水平狀態下工作。

2、設置恒力吊架主要用于承受管道的重量以及減少補償器變形反力矩。三維波紋補償器剛度小，且不會發生運動受阻。因此，按上述二種安裝方式時恒力吊架有時可以省略。能否省略應由設計部門來定。

3、煤粉管道三維補償器能夠吸收軸向位移（X）、任意向的橫向位移（Y）、軸向補償量（Xo）、橫向補償量（Ymm）能滿足各類機組要　求，選用時應滿足下列計算式：

4、從固定支架到風箱間的煤粉管道可按補償要求在任意水平管段上設計補償器。管道的重量有剛吊或恒力吊架支承，不允許用補償器承受管道的重量。

5、一個補償段（爐與固定支架或風箱間）只允許有一個補償器，不允許在一個補償段內與其它類型補償器混用。

6、對于200MW以上功率的大型火機組，鍋爐燃燒器與煤粉管道接口處的垂直位移200毫米以上，水平位移、40毫米以上，膨脹節要盡可能近燃燒器安裝，并設置固定支架，隔離支架5以外管線的變形。
