波紋補償器也叫作波紋膨脹節，伸縮節，由構成其工作主體的波紋管、端管、法蘭、支架、導管等組成，用于各種管道中，能夠補償管道的熱位移、機械變形、吸收管道振動，補償管道的軸向、橫向及角向位移。工作原理是利用波紋管的伸縮變形來吸收管線、導管等由熱脹冷縮等原因而產生的尺寸變化。您知道波紋補償器主要有哪些型號嗎？下面來為您介紹一下波紋補償器的型號。

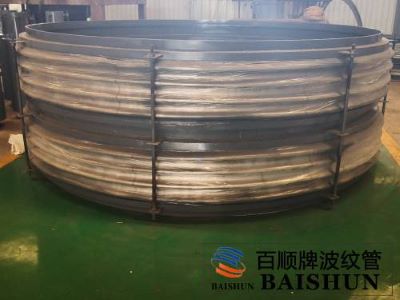

一、軸向型內壓式波紋補償器（TNY）

舉例：0.6TNY500x4TF

表示：公稱通徑為φ500，工作壓力為0.6MPa,波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，是一種常用的波紋補償器型號。

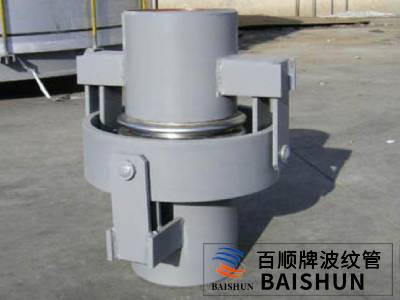

二、軸向型外壓式波紋補償器（TWY）

舉例：0.6TWY500x8JB

表示：公稱通徑為500mm,工作壓力為0.6MPa,波數為8個，不銹鋼接管連接的軸向型外壓式波紋補償器。

軸向型外壓式波紋補償器主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。

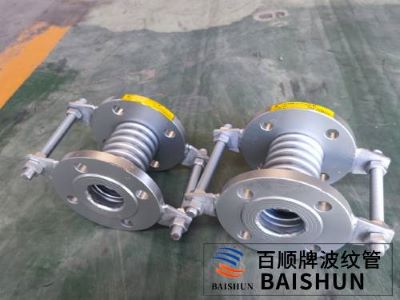

三、軸向型復式波紋補償器（FS）

舉例：0.6FS100x20F

表示：工作壓力為0.6MPa,通徑DN=100mm，波數為20，法蘭連接的復式波紋補償器。

復式波紋補償器，可以滿足管道的軸向位移，補償量大，比較經濟。

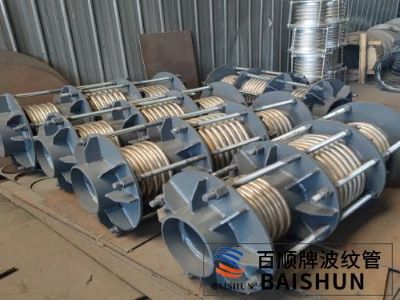

四、軸向型復式拉桿波紋補償器（FSL）

舉例：0.6FSL200x12J

表示：工作壓力為0.6MPa,通徑為DN=200mm,波數為12，接管連接的復式拉桿波紋補償器。

復式拉桿波紋補償器特點是結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

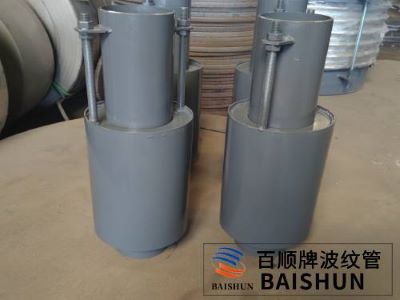

五、直埋式波紋補償器（ZMS）

舉例：1.6ZMS200x6J

表示：工作壓力為1.6MPa,工程通徑為200mm,波數為6波，接管連接的直埋式波紋補償器。

直埋式波紋補償器主要適用于軸向補償，同時具有抗彎能力，所以不考慮管道下沉的影響，在外殼及導向套筒保護下實現自由伸縮補償。

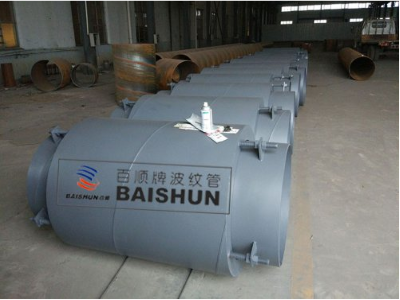

六、萬向鉸鏈波紋補償器（WJY）

舉例：0.6WJY500x4F

表示：工作壓力為0.6MPa，公稱通徑為500mm,波數為4，碳鋼法蘭連接的萬向鉸鏈波紋補償器。

萬向鉸鏈波紋補償器可以補償任意平面內的角位移。

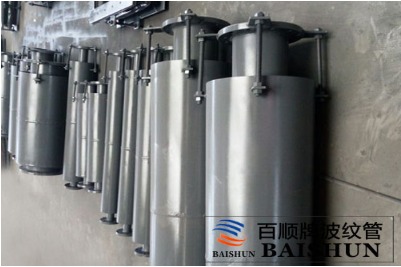

七、直管壓力平衡式波紋補償器（ZYP）

舉例：0.6ZYP500x8/16-JB

表示：公稱通徑為500mm,工作壓力為0.6MPa,大波紋管為8個波，小波紋管為16個波，連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。

直管壓力平衡式波紋補償器，能補償管系的軸向位移，內壓推力自身平衡，適用于不宜設置固定支架的高物位直管線或者大直徑管線中。

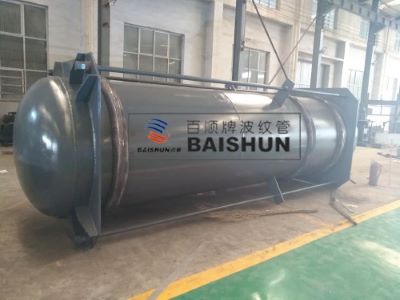

八、曲管壓力平衡式波紋補償器（QYP）

示例：0.25QYP700x8/4JB

表示：公稱通徑為φ700mm,工作壓力為0.25MPa,波數為8/4，不銹鋼接管連接的曲管拉力平衡式波紋補償器。

曲管壓力平衡式波紋補償器安裝在管道的拐彎處或與設備相連的空間管道上，能補償軸向位移，而不會對管道系統或者其它設備產生內壓推力。

九、內外壓平衡式波紋補償器（NP）

舉例：1.6NP200x8J

表示：工作壓力為1.6MPa,通徑DN=200mm,波數為8，接管連接的內外壓平衡式波紋補償器。

內外壓平衡式波紋補償器，能補償管系的軸向位移，內壓推力自身平衡，可用于不宜設置固定支架的高物位置管線中。

波紋補償器的選型要結合介質的溫度、壓力、口徑、補償量來具體的設計，根據介質有無腐蝕性來選擇波紋管的材質，結合外部使用條件要求來選擇合適的型號。
