一、產品介紹

矩形圓角波紋補償器（CE波形）主要用于電廠煙風道，用來輸送煙氣、含塵氣體、熱風等介質，吸收管道的熱膨脹，還可以起到減振降噪的作用。矩形圓角波紋補償器采用矩形截面，圓角波形，有全高波型、半高波型，按照煙道尺寸及使用要求可以加工定做。

矩形圓角波紋補償器是電站煙風道配套設備之一，管道中單個膨脹節承受二維方向位移，由兩個膨脹節組成的可承受三維方向位移。

二、矩形圓角波紋補償器選型建議：

1.用戶需要根據管系熱位移情況選定合適的矩形補償器，還需要提供管道內流通的介質，以及介質的溫度和設計壓力，煙風道橫截面的外形尺寸（長x寬），所選用的波形（全高波216mm、半高108mm）以及波數，單組可以做到1-4個波紋，要根據補償量或者長度要求來確定波紋的數量，波紋補償器生產廠家會根據這些使用參數來進行補償器的結構設計和制造。

2.推薦波允許膨脹量：全高型△α=±24mm,半高型△α=±12mm

3.標準半高型補償器適用于截面面積小于4.6平方米以及煙風道外形尺寸中有以邊小于1.5mm但大于0.6mm的場合，標準全高型波紋補償器適用于所有煙風道。

三、矩形圓角波紋補償器的特點;

矩形圓角波紋補償器結構緊湊、、具有防震、防失調等功能，主要用于電站鍋爐巖峰系統中，也適用于冶金、化工等其它工業類似的煙風連接管道，單組膨脹節可以做到4個波，也可以做雙組膨脹節可以用來補償管道的三向位移，是維護管道運行的重要原件。

1.矩形圓角波紋補償器拐角處圓弧鋼板焊裝加固，接口以槽鋼制作結構件，增強了產品結構剛度，且整體產品線條流暢，外形流暢。

2.矩形圓角波紋補償器在整體不失穩和保持基本工作剛度條件下降低管系推力，提高了產品的熱補償能力，達到降低管線建設中柔性件投入成本。

3.由于幾何形狀的適應性變，本產品在外加拉應力、壓應力和交變應力作用下能處在良性力系中工作，回避了局部應力風險區，在不影響使用壽命的前提下，提高了產品的熱循環許用次數。

4.矩形圓角波紋補償器在波紋管焊裝時，焊縫可以遠離圓弧切點，在矩形單邊小于2M時，焊縫可以減少一道，焊縫對口錯邊量降低，產品任一位置波紋管斷面形狀和波紋包線路長誤差減小，波紋成型，拉彎成型豐滿面圓滑，復合波紋管疲勞壽命良好大值理論依據。

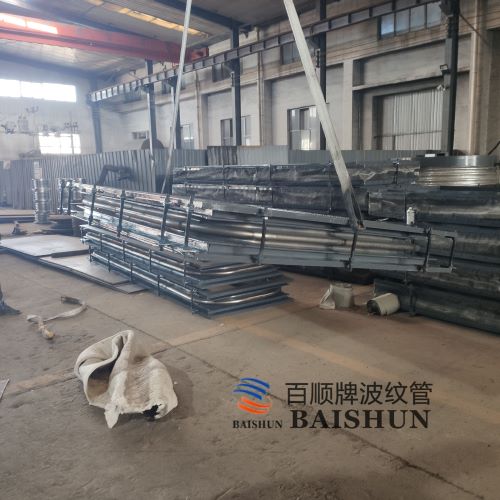

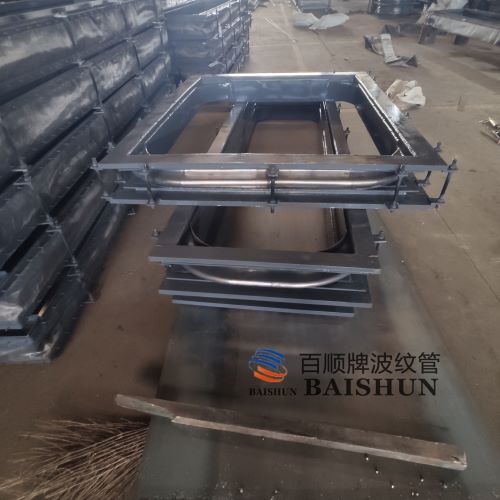

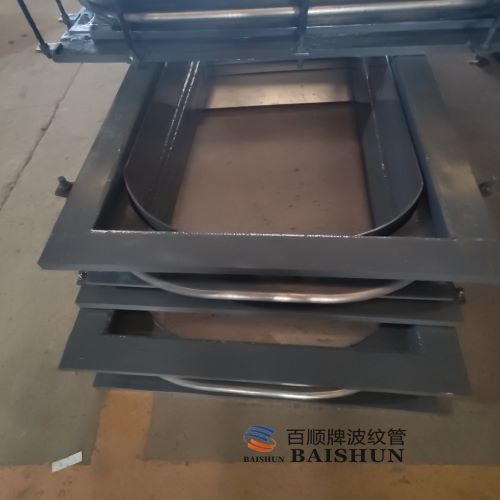

四、產品圖片展示

五、售后服務及聯系方式

河北偉業波紋管制造有限公司作為生產金屬波紋補償器、非金屬補償器的廠家，我們采用正規的《工業品買賣合同》與您簽訂買賣合同和技術協議，并且嚴格安裝合同約定執行，為您提供好的產品以及服務，并且提供，產品質保期為自出廠起12個月，實行“三包”服務（包退、包換、包修），我公司生產的產品在出廠前都會進行質量檢測，若出現質量問題，可直接聯系售后服務人員，我們會給出一個合理的解決方案。作為生產波紋補償器的老廠家，我們有著豐富的制造經驗，的生產設備，為您提供優良的服務，聯系電話13012021616

河北偉業波紋管制造有限公司位于河北省泊頭市工業技術開發區。公司主營百順品牌,公司分為兩個生產廠區，是目前國內波紋補償器（又稱波紋管、補償器、膨脹節、伸縮器、伸縮節）、非金屬補償器、鋼制波紋管涵以及公路、涵洞、橋梁金屬波紋涵管的大型制造企業。百順牌補償器系列產品榮獲“4A級河北優品牌”和“河北省著名商標”。本公司根據中華人民共和國GB/T12777研制生產的“百順牌”波紋補償器、金屬軟管及行業專用補償器，應用微機進行技術設計，生產過程中采納EJMA標準設計軟件，設計先進，技術先進，產品具有經濟、可靠和良好的性能。主要產品有軸向型、橫向型、角向型及熱風管線專用四大類多種規格補償器。溫度范圍-200-1300℃、公稱通徑DN32-8000mm的各類補償器，同時可跟據工作環境、條件及疲勞破壞次數為客戶研制其它類型和用途的波紋補償器。
