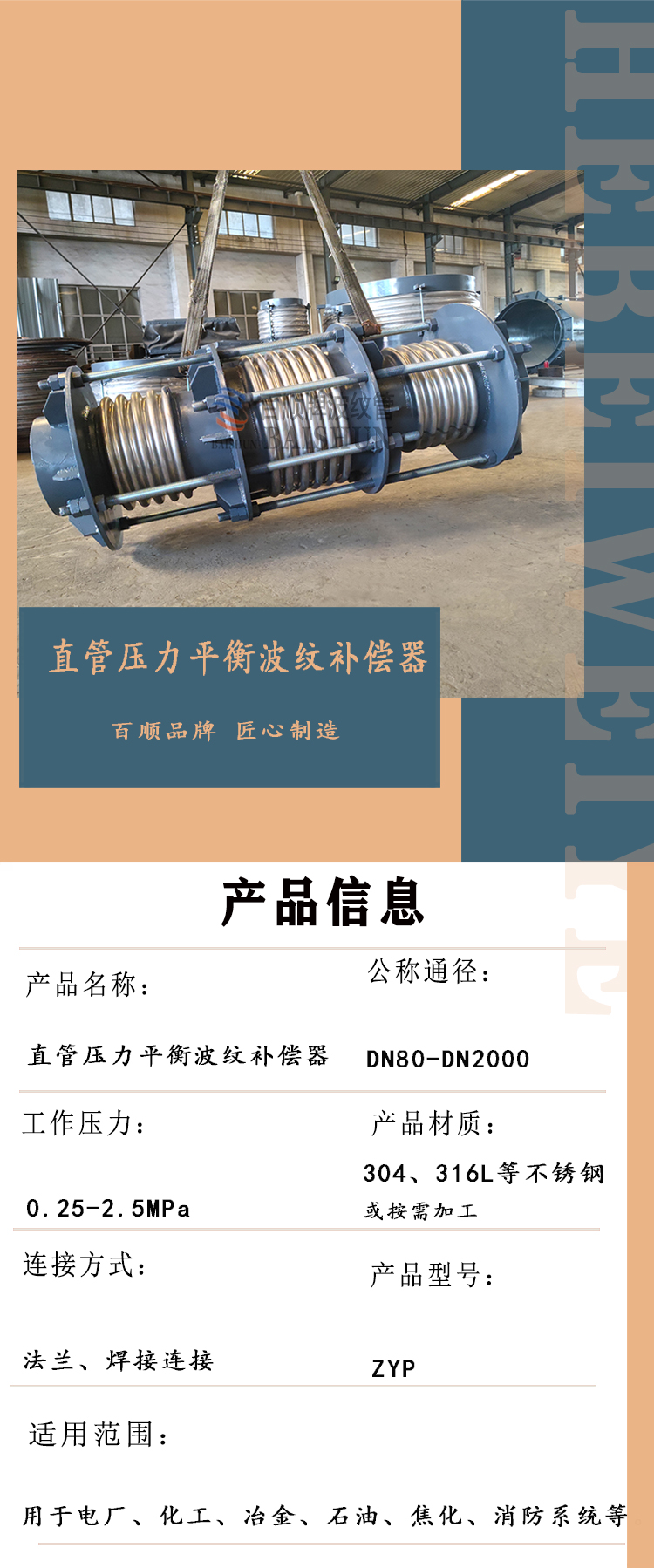

直管壓力平衡式波紋補償器也叫作直管壓力平衡式波紋膨脹節，屬于壓力平衡型波紋補償器的一種，能補償管系的軸向位移，內壓推力自身平衡，本結構產品可適用于不宜設置固定支架的高物位直管線或者大直徑的管線中。

舉例說明：0.6ZYP500x8/16-JB

表示：公稱通徑為500mm,工作壓力為0.6MPa,大波紋管為8個波，小波紋管為16個波，連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器。

直管壓力平衡式波紋補償器結構特點：

直管壓力平衡式波紋補償器兩端各有一個工作不銹鋼波紋管，中間由一個平衡波紋管、固定環板、大拉桿和小拉桿等組合而成的，直管壓力平衡式波紋補償器通過受力構件來承受內壓推力，因此管道在設計安裝的時候只需要考慮將固定支架安裝在中間部位。直管壓力平衡式波紋補償器的特點是補償量比一般產品的補償量大，持壓耐壓性能突出。只能用于吸收管道的軸向位移。

直管壓力平衡式波紋補償器安裝使用注意事項：

1.此補償器一般常用在架空的直線管道中，需要水平安裝。

2.安裝完成后，所有小拉桿拆除。

3.為減少金屬波紋管補償器支座的彈性反力，在安裝前可以通過調整小拉桿來做預變形。
