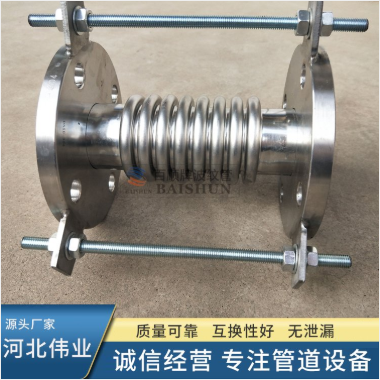

軸向型內壓式波紋補償器可以簡稱為內壓式波紋補償器、波紋補償器或者波紋膨脹節，是由波紋管、法蘭、端接管、導流筒、拉桿等組成的，主要用于管系的軸向位移。

軸向型內壓式波紋補償器的技術參數：

1.通徑：DN32-DN5000

2.壓力：0.1MPa-2.5MPa

3.連接方式：法蘭連接 、焊接

4.軸向補償量：20mm-400mm

軸向型內壓式波紋補償器屬于一種補償原件，利用工作主體波紋管的伸縮變形來吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移，也具有減振降噪的作用，廣泛應用于現代工業生產中。

型號示例：0.6TNY500x4TF

表示：公稱通徑為φ500，工作壓力為0.6MPa,波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。

內壓式波紋補償器屬于一種加工定制的產品，通常是由波紋管、兩端接管或者法蘭、導流筒、拉桿等附件構成的，在訂購產品時，波紋補償器廠家會根據通徑、介質、溫度、壓力、補償量、連接方式來計算價格，所以內壓式波紋補償器是根據參數來計算價格的，先要確定的是管道內流通的介質以及溫度，根據這個來選擇波紋管的材質，波紋管通常是由不銹鋼制成的，不同的介質溫度又可以選擇不同的不銹鋼，SUS304不銹鋼通常耐溫到400℃左右，321材質可以耐溫到700℃，310S材質可以耐溫到1000℃，具體的材質選擇要結合介質的特性來選擇，補償量也是一個非常重要的參數，補償量的大小決定了波紋管的數量，常規的軸向型內壓式波紋補償器通常有4波、6波、8波，小口徑的內壓式補償器單組一般不超過10個波紋，大口徑內壓式波紋補償器通常是4個波紋，波紋的厚度是由介質壓力來決定的，波紋管作為一個彈性原件，既要有良好的彈性，又要滿足承壓能力，因此壓力越高波紋厚度就越高，波紋補償器的設計原則是“薄壁多層”，壓力較高時，可以做成多層，這樣既滿足了承壓能力，又能波紋管的彈性，增加使用壽命。軸向型內壓式波紋補償器主要有法蘭連接和焊接兩種連接方式，介質為水、蒸汽等時，通常采用國標法蘭，介質如果為熱風或者煙氣，法蘭可以采用平板法蘭，焊接型波紋補償器兩端都有端接管，直接和管道焊接，相對成本要比法蘭式波紋補償器一些，具體的補償器價格，要根據技術人員根據參數進行計算。

軸向型內壓式波紋補償器的應用：

1.各類泵、閥、空壓機的進出口。

2.各類消防配管、空調配管、蒸汽配管。

3.需要柔性連接的場合。

4.機械設備配管需要減震和補償熱位移的場合。

5.煙風管道、熱力管道。
