大拉桿橫向波紋補償器也叫作大拉桿橫向波紋膨脹節、大拉桿波紋補償器，主要用于補償管系橫向位移及產品自身長度范圍內的軸向位移，主要是由兩組波紋管、接管、以及大拉桿、球頭球座等零件組成。具有管系設計簡單，安裝方便，補償量大，無內壓推力等優點。

大拉桿波紋補償器主要適用于口徑較大、走向復雜的管線，用以補償各種空間及平面管系的橫向位移。利用工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化。

大拉桿橫向補償器的結構及工作原理：

大拉桿橫向波紋補償器是由兩個相同的波紋管及端接管、端板和拉桿組成的，通過波紋管的角偏移來吸收管道單平面或者多平面的橫向位移，4根大拉桿可以承受內壓推力和其他附加外力的作用，補償器工作變形后，大拉桿可以起到限制變形量保護波紋管的作用。

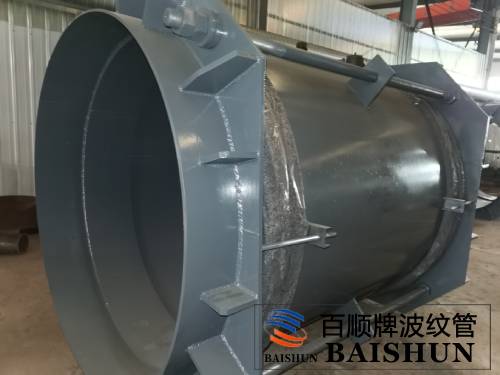

大拉桿橫向波紋補償器產品細節圖展示

大拉桿橫向波紋補償器適用范圍：

適用于鋼鐵、石油、化工、冶金、電力、建筑等行業口徑比較大、管路比較復雜的場合，可根據現場的使用工況以及外部環境來設計產品。需要提供的參數有口徑、介質、溫度、壓力、補償量、連接方式（法蘭連接和焊接）

大拉桿橫向型波紋補償器的使用特點：

1.結構緊湊、補償量大，可以補償彎曲管段的橫向位移、軸向位移也可組合補償多方向位移。

2.產品的密封性好、無泄漏、蝕、波紋部分可以根據介質的特性來選擇蝕的不銹鋼材質。

3.使用壽命長、便于安裝、產品質量穩定。

大拉桿橫向波紋補償器安裝注意事項：

1. 注意保護波紋管

波紋管是補償器工作的主要撓性原件，設計原則講究薄壁多層，所以在運輸、安裝和焊接時要注意防止波紋部分受損。

   2.正確冷緊

對補償器進行冷緊安裝可以獲得大的補償量，同樣也能使補償器處于比較好的工作狀態，但是不允許用補償器變形的方法來配合管道冷緊，防止安裝過程中的不平整、不對中等其他作用力作用在波紋管上拉傷補償器。

   3.補償器大拉桿在運輸過程中起固定作用，并且支柱兩端的螺母是固定的，安裝后，應該松開靠近中間接管側的螺母，補償器在受力時能夠伸展和收縮，兩端帶球形墊圈的螺母應根據補償器的工作要求進行固定和定位，工作時應根據管段的設計距離計算，不得超過補償量標注的補償值。
