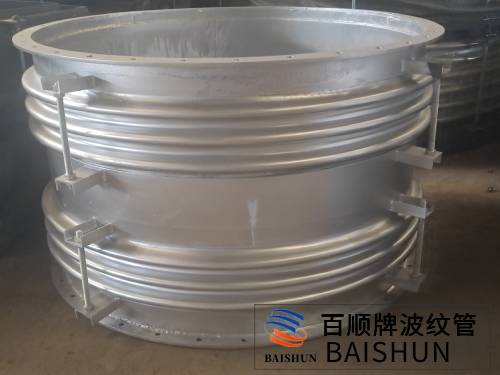

小拉桿橫向型波紋補償器也叫做小拉桿橫向型波紋膨脹節，是由兩段波紋管、中間接管及帶有限位螺母的小拉桿等零件組成的，屬于橫向型波紋膨脹節的一種，可以補償軸向、橫向及各方向的合成位移，與大拉桿橫向型波紋膨脹節的區別是，小拉桿不能承受內壓推力。

小拉桿橫向型波紋補償器又稱為自由復式波紋補償器，除了可以補償彎曲管段的橫向位移和角位移外，同時可可以補償軸向位移，自由體現在可以同時滿足多方向的位移，而且可以根據補償量選擇波紋管的數量，在需要拉桿平衡內壓推力時，它可以進行橫向和自身熱變形來補償，如果不需要拉桿來平衡內壓推力，可以承受軸向補償，這也是橫向型波紋膨脹節的一種。提到橫向型波紋補償器，大拉桿橫向型波紋補償器也屬于其中的一種，這兩種補償器都可以同時補償多方向的位移，只是小拉桿不具備承受內壓推力的能力，它的制造成本相對大拉桿橫向型波紋補償器也要低一些，適合用于壓力比較低的煙風管道。大拉桿橫向型波紋補償器常用于鋼廠高爐煤氣中，可以承受管道的內壓推力。

小拉桿橫向型波紋補償器的安裝注意事項：

1、由于小拉桿不能承受內壓推力，所以應該與主固定支架結合使用。

2、安裝后務必將螺母松開并離開支撐板一段距離，如果實際補償量大，疲勞壽命低，在產品安裝后拆除小拉桿。

3、可用于儲罐與管路的柔性連接，由于基礎自然下沉，進出口管路發生變化，小拉桿橫向型波紋補償器能吸收基礎下沉引起的橫向位移，防止管路和儲罐的損壞。

小拉桿橫向型波紋補償器主要用于既有軸向位移也有橫向位移的管道上，產品具有結構緊湊、補償量大、無泄漏、壽命長、造價低、便于安裝、產品等優點，廣泛應用于鋼鐵、冶金、電力等行業。是一款的橫向型波紋補償器產品。
