萬向鉸鏈波紋補償器（WJY）也稱為波紋補償器、萬向鉸鏈波紋伸縮節、波紋膨脹節。

本廠生產：DN100-DN6000

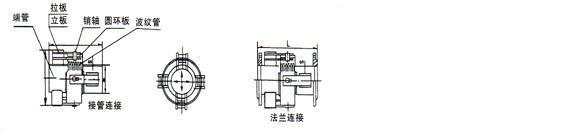

連接方式：

2、接管連接式

產品角向補償量：

±4－±9

萬向鉸鏈波紋補償器（WJY）性能參數：

1、使用壓力（P）:≤0.1MPa(設計爆破壓力≥0.35MPa)

2、使用溫度:.0~350℃

3、波紋管結構：奧氏體不銹鋼板雙層結構，內層0Cr17Ni14MO2,外層0Cr18Ni9(GB280)

萬向鉸鏈波紋補償器主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。本補償器能吸收任意方向的位移。本部件一般裝設在燃燒器入口的水平或垂直送粉管道上，規格系列DN200~DN600，系列外的規格，可向制造廠另行訂貨。

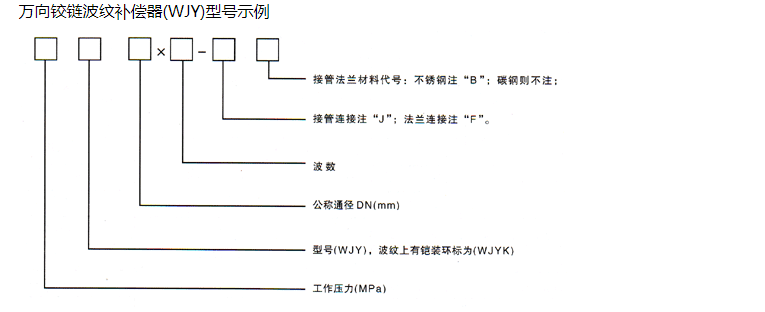

舉例：0.6WJY500x4F

表示：工作壓力為0.6MPa,公稱通徑為500mm,波數為4，碳鋼法蘭連接的萬向鉸鏈波紋補償器。

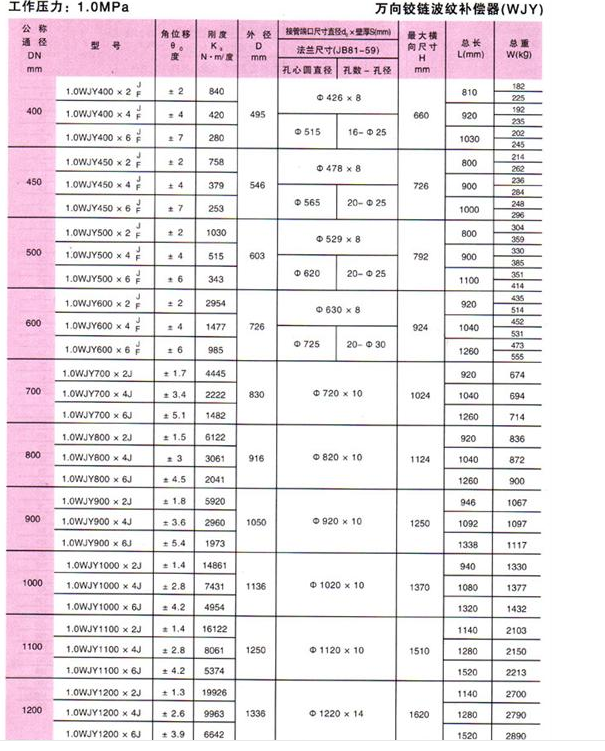

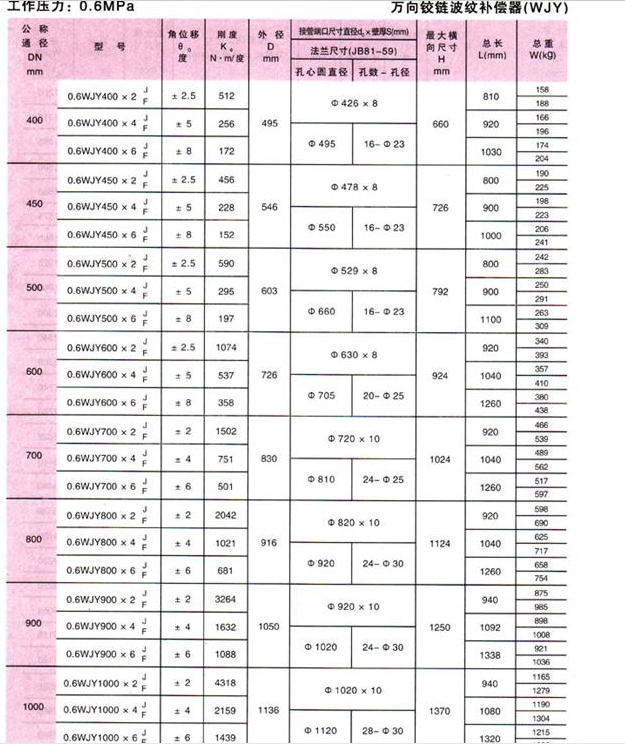

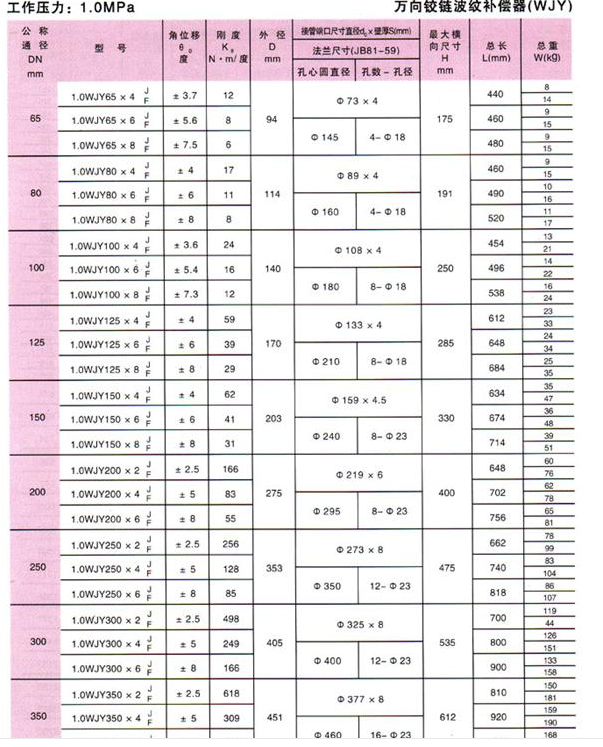

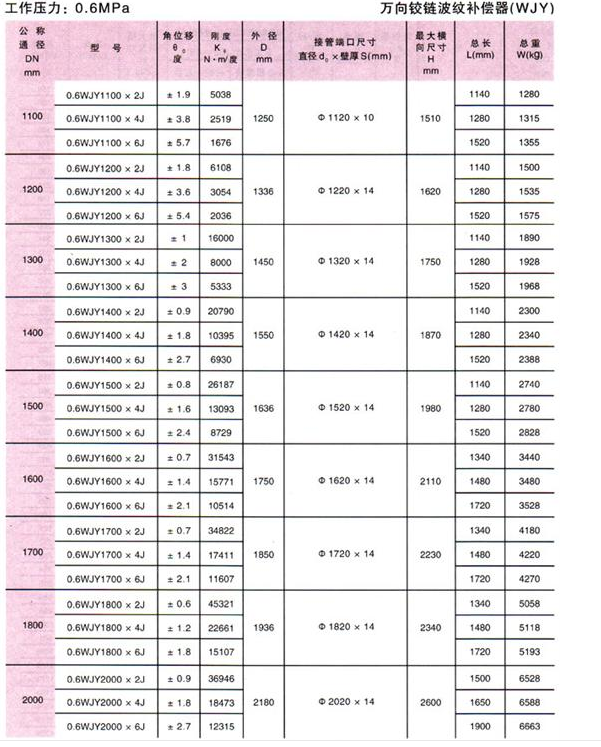

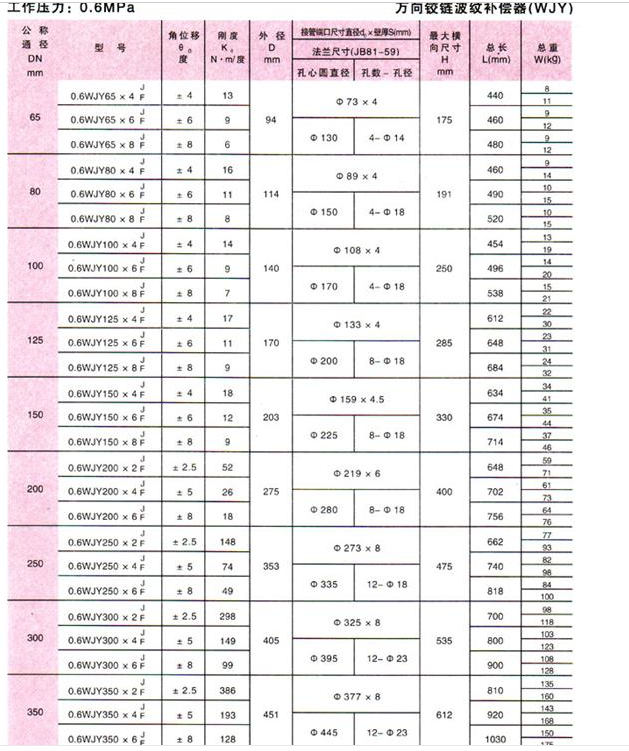

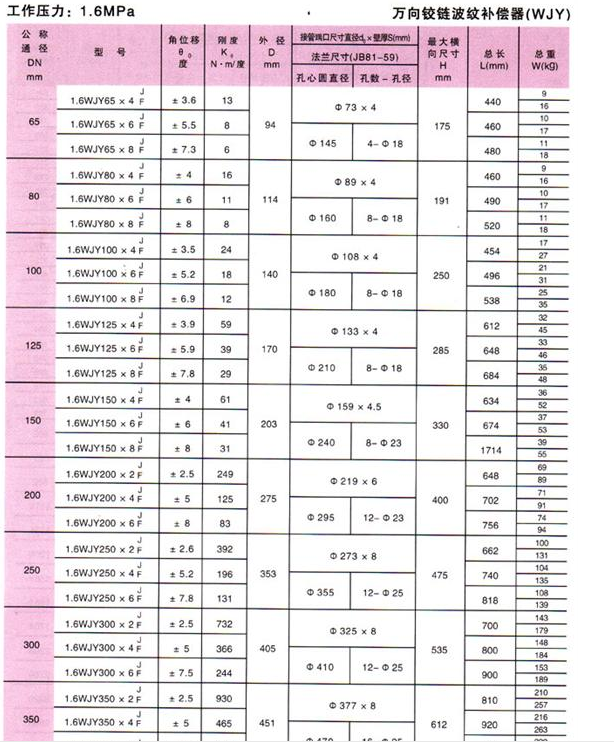

萬向鉸鏈波紋補償器（WJY）參數1

萬向鉸鏈波紋補償器（WJY）參數2

萬向鉸鏈波紋補償器（WJY）參數3

萬向鉸鏈波紋補償器（WJY）參數4

萬向鉸鏈波紋補償器（WJY）參數5

萬向鉸鏈波紋補償器（WJY）參數6

萬向鉸鏈波紋補償器（WJY）參數7
